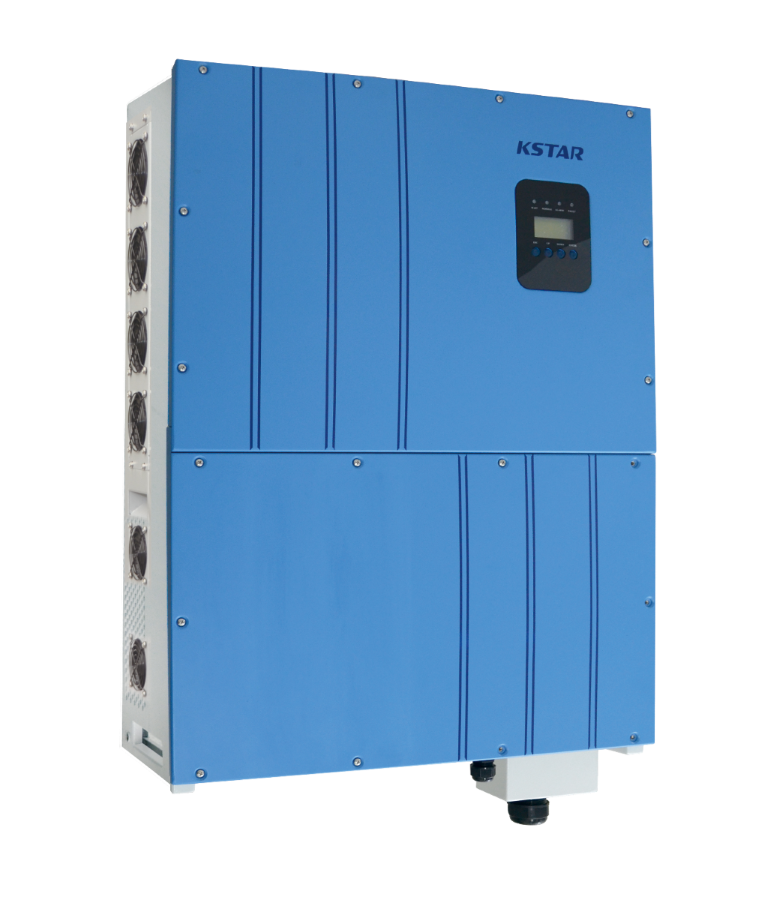

Modelo |
KSG-75kW |
Entrada (CC) |
|
Potência Máxima de Entrada (CC) |
105KW |
Tensão Máxima de Entrada (CC) |
1100VDC |
Faixa de Operação MPPT |
200~1000VDC |
Faixa de Operação MPPT em Carga Plena |
550~850VDC |
Tensão Nominal de Entrada (CC) |
620VDC |
Tensão de Partida (CC) |
200 / 250VDC |
Número de MPPT |
4 |
Strings por MPPT |
4 |
Corrente Máxima de Entrada por MPPT |
40A / 42A |
Saída (CA) |
|
Potência Nominal de Saída (CA) |
75KW |
Potência Máxima de Saída (CA) |
75KW |
Tensão Nominal de Saída (CA) |
400/230VAC |
Faixa de Operação (CA) |
400/230VAC ±20% |
Frequência Nominal da Rede (CA) |
50 / 60HZ |
Faixa de Frequência da Rede (CA) |
50 / 60Hz (±5Hz) |
Corrente Nominal de Saída |
113.7A |
Corrente Máxima de Saída |
113.7A |
Fator de Potência (cos φ) |
0,8 adiantado - 0,8 atrasado |
THD |
<3% |
Conexão CA |
3F+N+T/3F+T |
Topologia |
Sem Transformador |
Eficiência |
|
Eficiência Máxima |
99% |
Eficiência Euro |
98,5% |
Dispositivos para Proteção |
|
Proteção contra Fuga de Corrente (CA) |
Sim |
LVRT |
Sim |
Proteção contra Falta à Terra |
Sim |
Proteção Anti-ilhamento |
Sim |
Proteção de Sobretensão (CC) |
Sim |
Proteção de Sobrecarga (CC) |
Sim |
Proteção de Sobrecarga (CA) |
Sim |
Proteção contra Inversão de Polaridade (CC) |
Sim |
Físico |
|
Dimensões (L x A x P)mm |
636 x 958 x 260 |
Peso |
79Kg |
Ambiente |
|
Temperatura de Operação |
–25°C~+60°C |
Emissão de Ruído (típico) |
≤60dB |
Tipo de Resfriamento |
Ventoinhas |
Classe de Proteção |
IP65 |
Características |
|
Diplay LCD |
Sim |
Interfaces |
RS485 |
